軸連接閘位計詳細介紹

軸連接閘位計是水利工程、水力發電站等場合中用于精確測量和控制閘門開度的重要設備。以下是對軸連接閘位計的詳細介紹：

一、工作原理

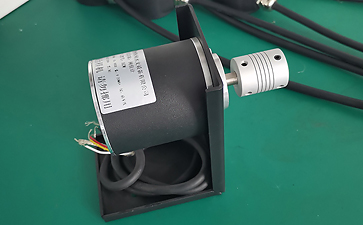

軸連接閘位計通常由機械或光電編碼器、行程開關裝置和相適應的耦合器組成。當閘門作垂直運動或旋轉運動時，與閘門相連的耦合器會作同步運動，耦合器再驅動編碼器的主軸轉動。編碼器通過電插座輸出與轉動位置相對應的閘位編碼電信號（如格雷碼），從而實現對閘門開度的精確測量。

二、安裝方式

軸連接閘位計的安裝方式多樣，主要包括偏心軸器安裝和齒輪連接兩種方式：

?偏心軸器安裝方式?：

在啟閉機的安裝軸上打三個M5深20mm的螺孔，將偏心法蘭盤固定在安裝軸上，注意保持偏心法蘭的中心孔與安裝軸的中心盡量同心。

按照傳感器支架安裝孔的尺寸要求，在安裝軸的下方適當位置安裝一塊水平的安裝支板，并確保支板穩固且與安裝軸平行。

將傳感器支架固定在安裝支板上，調整傳感器伸出軸與安裝軸的同軸度，必要時在支架下方增加墊塊進行調整，然后緊固安裝地腳螺釘。

將偏心聯軸器一頭固定在安裝軸上，另一頭套在傳感器伸出軸上，并擰緊緊固螺釘。

?齒輪連接方式?：

在啟閉機的安裝軸上打螺孔，將帶軸法蘭盤固定在安裝軸上。

按照傳感器支架安裝孔的尺寸要求，在安裝軸的下方適當位置安裝一塊水平的安裝支板。

將齒輪分別套在傳感器伸出軸和法蘭盤接頭上，并擰緊螺釘，使其兩個齒輪咬合完好。

將傳感器支架固定在安裝支板上，并擰緊螺絲。

三、主要特點

?測量準確?：軸連接閘位計采用高精度編碼器，能夠實現對閘門開度的精確測量。

?安裝方便?：提供多種安裝方式，可根據實際工程需求靈活選擇。

?功能強大?：儀器本身設計有一體化的行程控制開關，可以直接設定行程限位控制點，同時可與閘門啟閉機控制裝置、電顯示器等聯接組成顯示、控制系統。

?適用范圍廣?：適用于江河、湖泊、水庫、船閘、水電站及供、排水工程等多種場合的閘門開度觀測測量。

四、應用領域

軸連接閘位計廣泛應用于水利工程、水力發電站、供水排水系統等領域，為閘門開度的精確測量和控制提供了有力保障。

綜上所述，軸連接閘位計是一種高精度、高可靠性的測量設備，在水利工程等領域發揮著重要作用。在選擇和使用時，應根據實際工程需求和測量要求進行合理選型，并嚴格按照安裝步驟進行安裝調試，以確保其正常運行和測量準確性。
