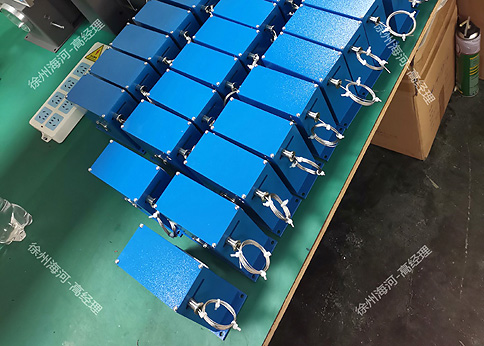

拉繩式閘門開度儀通過拉繩位移傳感器檢測閘門開啟高度，其核心原理是利用拉繩的線性位移與編碼器旋轉的對應關系，將機械運動轉化為電信號輸出，具體工作機制及技術細節如下：

一、核心組件與結構

1. 拉繩
   • 直接與閘門連接，當閘門開啟或關閉時，拉繩隨之伸長或縮短。
   • 材料需具備高強度、耐磨損、抗腐蝕特性，以適應惡劣環境（如潮濕、高溫、冰凍等）。
2. 恒力收繩機構
   • 保持拉繩張力恒定，避免因張力變化導致測量誤差。
   • 內部通常采用彈簧或配重裝置，確保拉繩始終處于張緊狀態。
3. 編碼器
   • 與拉繩末端連接的測輪同步旋轉，將拉繩的線性位移轉化為編碼器的旋轉角度。
   • 編碼器類型包括增量式和絕對值式，后者可直接輸出絕對位置信息，無需復位操作。
4. 信號處理器
   • 對編碼器輸出的電信號進行處理，轉換為閘門開度的具體數值（如厘米或毫米）。
   • 支持模擬量（如4-20mA）或數字量（如RS485、SSI）輸出，便于與控制系統集成。

二、工作原理

1. 位移傳遞
   • 閘門移動時，拉繩隨之伸縮，驅動測輪旋轉。
   • 測輪與編碼器軸同步轉動，編碼器內部電路將旋轉角度轉換為電信號。
2. 信號轉換與輸出
   • 編碼器輸出的電信號（如脈沖信號或格雷碼）由信號處理器解析。
   • 處理器根據編碼器分辨率和拉繩與測輪的傳動比，計算閘門實際位移量。
   • 最終輸出閘門開度值，可通過顯示屏直接讀取或傳輸至遠程監控系統。

三、技術優勢

1. 高精度測量
   • 恒力收繩機構確保拉繩張力穩定，減少測量誤差。
   • 編碼器分辨率可達毫米級，滿足水利工程對精度的要求。
2. 適應性強
   • 量程大：單臺傳感器量程可達數十米，適用于大型閘門。
   • 安裝靈活：
     • 外置式：安裝簡單、成本低，但需定期維護（如清理拉繩表面污垢）。
     • 內置式：防護等級高（如IP65），減少環境干擾，但成本較高。
   • 環境耐受性：防水型傳感器可長期在潮濕或水下環境工作，避免電路短路或數據跳動。
3. 可靠性高
   • 無機械磨損部件（如齒輪、滑軌），使用壽命長。
   • 抗干擾能力強，適合電磁環境復雜的工業場景。

四、應用場景

1. 水利工程
   • 水庫閘門：實時監測閘門開度，控制水位和流量，防止洪水泛濫。
   • 水電站：精確調節閘門開度，優化發電效率。
2. 城市供水與排水
   • 水廠閘門：穩定水流，避免壓力波動影響供水質量。
   • 污水處理廠：控制污水排放量，實現環保節能。
3. 農田灌溉
   • 水渠閘門：遠程控制水量，提高灌溉效率，減少水資源浪費。

五、典型案例

• HHL-S恒力收繩閘門開度傳感器
  • 量程：6米，分辨率1毫米，測量誤差≤3mm。
  • 輸出信號：支持4-20mA、RS485、SSI等多種協議，兼容性強。
  • 防護等級：IP63（傳感器IP65），適應-25℃至+80℃環境。
  • 應用：已廣泛用于防洪排澇、農田灌溉等領域，如上海蘆潮港水閘、南通海港引河南閘站等。
