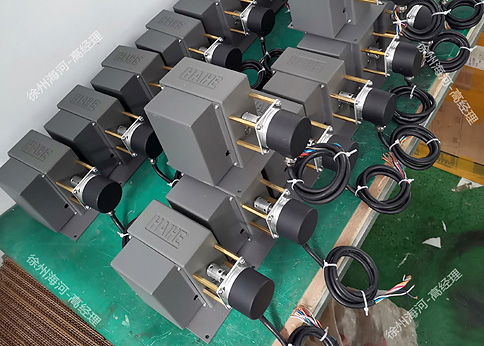

閘門開度傳感器機械限位開關一體

閘門開度傳感器機械限位開關一體機是一種將閘門開度檢測與機械限位控制功能集成于一體的設備，以下是對其詳細介紹：

一、產品概述

閘門開度傳感器機械限位開關一體機通過傳感器實時檢測閘門的開啟高度，并將數據傳輸至控制系統，同時利用機械限位開關對閘門的上下限位進行精確控制，防止閘門過度開啟或關閉，確保閘門運行的安全性和穩定性。

二、產品特點

1. 集成度高：將閘門開度傳感器與機械限位開關集成于一體，減少了設備數量和安裝空間，提高了系統的整體性能和可靠性。
2. 檢測精度高：采用高精度編碼器或傳感器，能夠?qū)崟r(shí)、準確地檢測閘門的開啟高度，滿足水利工程對閘門控制的精確要求。
3. 限位控制可靠：機械限位開關具有結構簡單、動作可靠、使用壽命長等優點，能夠在閘門達到預設限位時及時切斷電源或信號，防止閘門過度運行。
4. 適應性強：產品可根據不同閘門的類型和尺寸進行定制，適應各種復雜的水利工程環境。
5. 安裝方便：一體化的設計使得設備的安裝和調試更加簡便快捷，降低了安裝成本和時間。

三、技術參數（以海河HZW系列為例）

1. 檢測量程：常規0~80m（可根據用戶需求定制更大量程）。

2. 分辨力：1cm或1mm（取決于所配編碼器）。

3. 工作電壓：DC12-24V。

4. 輸出信號：并行格雷碼、串行RS485、4-20mA標準模擬量等多種方式可供選擇。

5. 連接方式：偏心軸連接、彈性連接、齒輪連接等。

6. 環境溫度：-30℃~85℃（部分型號可達-20℃~+75℃）。

7. 相對濕度：<95%（40℃）。

8. 限位開關技術參數：

   • 輸入軸與凸輪軸速比：多種可選，如1:7.5、1:16、1:30等。
   • 上下限控制精度：±3cm（具體取決于產品型號和配置）。
   • 行程開關工作電壓：220V（部分型號可能有所不同）。
   • 行程開關工作電流：3A（部分型號可能有所不同）。
   • 觸點配置：2個行程開關有獨立的公共點、常開、常閉觸點（可根據需要增加至4個或6個）。
