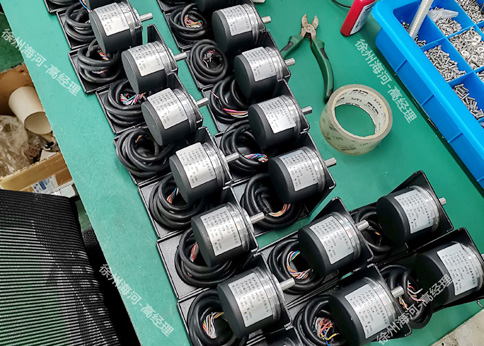

軸連接閘位計若采用RS485通訊，可利用其差分信號傳輸、多節點組網和抗干擾能力強的特性，實現閘門開度數據的穩定遠傳與集中監控，但需注意硬件接線、終端電阻配置和協議匹配等關鍵環節。以下是具體分析：

一、RS485通訊的核心特性

1. 差分信號傳輸：通過兩根信號線（A/B）傳輸電壓差，邏輯'1'為A比B高200mV以上，邏輯'0'為A比B低200mV以上。這種設計能有效抑制共模干擾，在電機啟停、電網波動等工業場景下仍能保持信號完整性。
2. 半雙工模式：同一時間僅允許單向傳輸，需通過使能信號切換方向，適合主從式架構（如PLC輪詢管理多個傳感器）。
3. 多節點組網：標準支持32個節點直連，采用高阻抗收發器可擴展至256個，通過手拉手鏈式連接降低布線復雜度。
4. 抗干擾與遠距離傳輸：無中繼時最遠達1200米（波特率9600bps），加中繼器可擴展至10公里，誤碼率低于10^-9，適合工廠車間、樓宇等中大型空間。

二、軸連接閘位計與RS485的適配性

1. 數據采集需求：閘位計需實時監測閘門開度（如0-80米量程），RS485的差分傳輸和長距離特性可確保數據穩定上傳至控制系統。
2. 多設備協同：水利工程中常需同時監控多個閘門，RS485支持多節點組網，可構建分布式控制系統（DCS），實現集中管理。
3. 環境適應性：RS485在EMC惡劣環境（如變頻器附近）仍能穩定工作，滿足閘位計在水電站、灌溉渠道等場景的抗干擾需求。

三、關鍵技術實現要點

1. 硬件設計：

   • 終端電阻：總線兩端需并聯120Ω電阻，消除信號反射（距離超300米時必需）。
   • 屏蔽雙絞線：使用帶屏蔽功能的雙絞線，屏蔽層單端接地，遠離動力電纜（間距≥30cm）。
   • 隔離模塊：強干擾場景下采用磁隔離或光耦隔離型RS485轉換器，切斷地環路干擾。

2. 協議設計：

   • 主流協議：工業常用Modbus RTU協議，一主多從，數據格式簡單（8位數據位+1位奇偶校驗）。
   • 自定義協議：需約定幀格式（起始符、地址、數據、校驗），適合專用設備。
   • 防沖突機制：從機添加超時響應（如主站發送后50ms未收到回復自動重發），并確保地址唯一性。

3. 調試與維護：

   • 信號檢測：用萬用表測A/B線電壓差（空載約2.5V，通訊時波動），或用示波器觀察信號波形。
   • 故障排查：檢查終端電阻是否接好、地址是否沖突、波特率是否匹配，避免星型/樹形接線。

四、典型應用場景

1. 水電站閘門控制：通過RS485連接PLC、變頻器和閘位計，實現閘門開度的精確控制與狀態監測。
2. 灌溉渠道管理：多臺閘位計通過RS485組網，中央控制器實時采集數據并優化水資源分配。
3. 城市防洪系統：閘位計與水位傳感器、雨量計協同工作，通過RS485上傳數據至防洪指揮中心，提升應急響應能力。
