浮子水位計RS485 Modbus通訊

浮子水位計通過RS485接口結合Modbus協議（如Modbus-RTU），可實現水位數據的穩定遠傳與集中監控，其技術實現、配置要點及典型應用場景如下：

一、技術實現原理

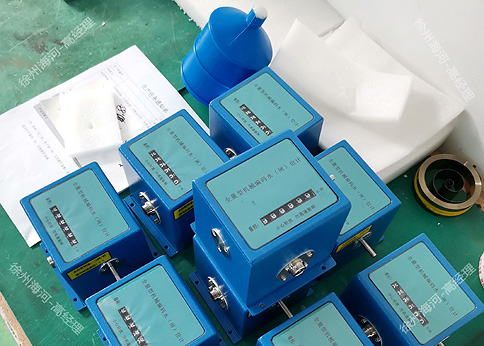

1. 浮子水位計工作機制
   浮子隨水位升降帶動水位輪旋轉，驅動編碼器輸出格雷碼信號，反映水位變化。部分型號內置RS485接口，直接支持?jǐn)?shù)字信號輸出。

2. RS485接口特性

   • 差分信號傳輸：邏輯“1”為A/B線電壓差+2~6V，邏輯“0”為-2~6V，抗干擾能力強。
   • 多節點組網：支持32~256個設備掛載，總線式拓?fù)浣Y(jié)構，適合分布式監控。
   • 長距離傳輸：無中繼時最遠達1200米（波特率9600bps），滿足水利工程需求。

3. Modbus-RTU協議適配

   • 幀格式：地址碼（1字節）+功能碼（1字節）+數據區（N字節）+CRC校驗（2字節）。
   • 常用功能碼：
     • 03H：讀保持寄存器（如讀取水位值）。
     • 06H：寫單個寄存器（如修改設備地址）。
     • 10H：寫多個寄存器（如批量配置參數）。
   • 數據解析：水位值通常存儲在保持寄存器中，需根據設備協議解析二進制數據（如“06E8”對應176.8cm）。

二、配置與調試要點

1. 硬件連接
   • 接線方式：采用兩線制（A/B線）手拉手連接，終端需并聯120Ω終端電阻以消除信號反射。
   • 信號地處理：若環境干擾大，建議連接信號地（GND）以降低共模電壓影響。
2. 通信參數設置
   • 波特率：常用9600bps，需與上位機（如PLC、組態軟件）一致。
   • 數據格式：8位數據位、無校驗、1位停止位（默認配置）。
   • 設備地址：出廠默認站號（如2號），可通過Modbus指令修改（需計算CRC校驗值）。
3. 調試工具
   • Modbus調試助手：發送指令（如02 03 00 00 00 01 84 39）驗證數據讀取。
   • 示波器/萬用表：檢測A/B線電壓差，確認信號質量。

三、典型應用場景

1. 水電站閘門控制
   • 場景：閘門開度與水位聯動，防止溢流或空抽。
   • 實現：浮子水位計通過RS485上傳水位數據至PLC，PLC根據水位調整閘門開度。
   • 優勢：Modbus協議標準化，兼容性強，易于集成至現有控制系統。
2. 灌溉渠道水位監測
   • 場景：多級渠道水位實時監控，優化水資源分配。
   • 實現：多臺浮子水位計通過RS485總線組網，數據上傳至云平臺，遠程調控水泵啟停。
   • 優勢：長距離傳輸穩定，支持多節點擴展，降低布線成本。
3. 城市防洪系統
   • 場景：內澇預警，聯動排水泵站。
   • 實現：水位計與雨量計、閘門控制器協同工作，通過Modbus協議共享數據，提升應急響應速度。
   • 優勢：抗干擾能力強，適合電磁環境復雜的城市環境。
