機械計數器浮子式水位計

機械計數器浮子式水位計是一種基于浮力原理與機械傳動技術，通過浮子隨水位升降驅動計數器記錄水位變化的監測設備，其核心組件包括浮子、懸索、水位輪、編碼器及機械計數器，具備高精度、長期穩定性和環境適應性強的特點，廣泛應用于水庫、河流、湖泊及工業儲罐等場景的長期水位監測。以下是對其原理、結構、技術參數及應用的詳細介紹：

一、工作原理

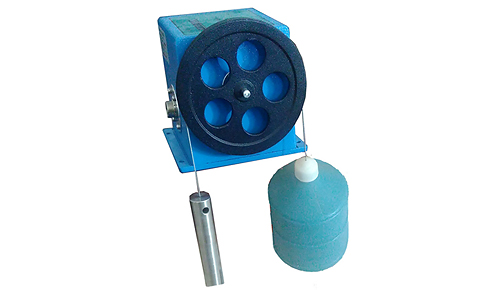

機械計數器浮子式水位計的工作原理建立在阿基米德浮力原理與機械傳動原理的基礎之上。當浮子浸入水體時，由于密度小于水，會受到向上的浮力作用，浮力大小等于浮子排開液體的重力。一旦水位出現波動，浮子便會隨之上下移動，通過懸索帶動水位輪轉動。水位輪與編碼器同軸連接，其轉動會驅動編碼器輸出數字編碼信號（如格雷碼），將水位變化轉化為可記錄的數字信息。同時，機械計數器通過齒輪傳動系統直接顯示水位數值，實現水位變化的直觀記錄。

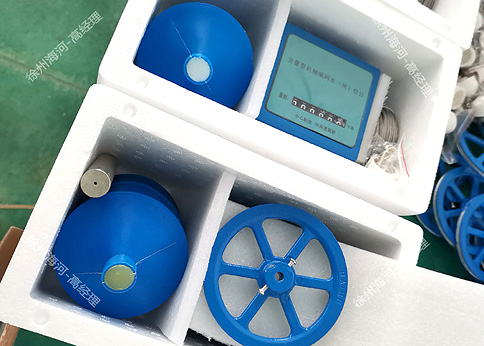

二、核心結構

1. 浮子：通常采用塑料材質，內部填充輕質材料以降低密度，確保其能穩定漂浮于水面。浮子直徑一般為10-15厘米，特殊訂貨時可調整尺寸。
2. 懸索與平衡錘：懸索連接浮子與水位輪，平衡錘則用于拉緊懸索并保持系統平衡。調整浮子配重可使其工作于正常吃水線，確保測量準確性。
3. 水位輪：其測量圓周長通常為32厘米，與編碼器同軸連接。水位輪每轉一圈，編碼器同步輸出一組數字編碼，對應32厘米的水位變化。
4. 編碼器：采用磁光編碼技術，輸出格雷碼信號，具備抗溫漂和防雷擊特性，確保信號傳輸的穩定性。
5. 機械計數器：通過齒輪傳動系統與水位輪連接，直接顯示水位數值，便于現場觀測與記錄。

三、技術參數

1. 測量范圍：0-40米（部分型號可達80米），覆蓋大多數水位監測需求。
2. 分辨力：1厘米，可精確記錄微小水位變化。
3. 測量精度：量程≤10米時，精度為±2厘米；量程>10米時，精度為±0.2%滿量程（F·S），滿足高精度監測要求。
4. 水位變率：≤100厘米/分鐘，適應快速水位變化場景。
5. 輸出信號：支持格雷碼、RS485數字通信接口及4-20mA模擬量信號輸出，便于與水文自動測報系統聯動，實現數據遠程傳輸。
6. 工作環境：溫度范圍-25℃至85℃，相對濕度≤90%（40℃時），適應惡劣環境條件。
7. 防護等級：IP66防護等級，具備防塵防水能力，保障設備長期穩定運行。

四、應用場景

1. 水利工程：在大壩、水庫等水利設施中，機械計數器浮子式水位計可長期監測水位變化，為防洪調度、水資源管理提供數據支持。
2. 河流湖泊：適用于岸坡穩定、低含沙量的河段及湖泊水位監測，記錄水位動態變化，為水文研究提供基礎數據。
3. 工業儲罐：在石油、化工等行業的儲罐中，該設備可監測液位高度，防止溢罐或抽空事故，保障生產安全。
4. 農業灌溉：通過監測灌溉渠道水位，合理調配水資源，提高灌溉效率，促進農業可持續發展。
