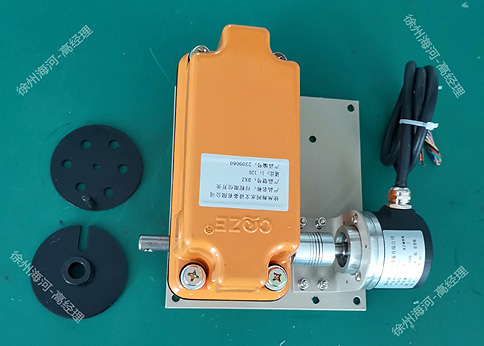

閘門開度傳感器限位開關一體機

閘門開度傳感器限位開關一體機是一種將閘門開度檢測與限位控制功能集成于一體的設備，以下是對其詳細介紹：

一、工作原理

閘門開度傳感器限位開關一體機通過耦合器與閘門聯動，當閘門作垂直運動或旋轉運動時，耦合器同步運動并驅動傳感器主軸轉動。傳感器內部采用光電式或機械式編碼器，將旋轉位移轉換為并行格雷碼、RS485、4-20mA標準模擬量等電信號輸出，實現閘門開度的精確測量。同時，設備內置限位開關，當閘門達到預設的上限或下限位置時，限位開關動作，觸發機械限位控制，確保閘門運行安全。

二、技術特點

1. 高精度測量：分辨力可達1cm或1mm，測量誤差±1cm或±1mm，滿足水利工程對閘門開度精確控制的需求。
2. 多種連接方式：支持偏心軸連接、彈性連接、齒輪連接等多種方式，適應不同閘門結構。
3. 多種信號輸出：可選裝RS485（Modbus-RTU協議）、4-20mA模擬量、并行格雷碼、串行SSI信號等通信接口，便于與自動化控制系統集成。
4. 寬環境適應性：工作溫度范圍-30℃至85℃，相對濕度≤95%（40℃），適應惡劣環境條件。
5. 限位控制功能：內置限位開關，可設置上下限控制精度±3cm，確保閘門運行安全。

三、應用場景

閘門開度傳感器限位開關一體機廣泛應用于水利工程、水電站、灌區信息化等領域，具體包括：

1. 水庫大壩：監測溢洪道閘門開度，實現洪水調度自動化。
2. 水電站：控制發電進水口閘門開度，優化發電效率。
3. 灌區渠道：調節灌溉渠道閘門開度，實現水資源合理分配。
4. 船閘：監測船閘閘門開度，保障船舶通航安全。

四、選型建議

1. 量程選擇：根據閘門最大開啟高度選擇合適量程，常規量程0-80m，可定制更大量程。
2. 分辨率要求：根據控制精度需求選擇分辨率，高精度場景可選1mm分辨率。
3. 連接方式：根據閘門結構選擇合適連接方式，如齒輪連接適用于弧形閘門。
4. 信號輸出：根據自動化控制系統需求選擇通信接口，如RS485適用于遠程監控。
5. 限位精度：根據安全要求設置上下限控制精度，確保閘門運行安全。
